Je craignais bien que mon explication ne passe pas.
En fait, je n'aurais pas dû prendre cet exemple car la remarque de Marco est tout à fait juste.
Et c'est d'ailleurs pour ça que j'avais écrit : "Je n'ai pas trouvé le petit robinet que j'aurais voulu et donc j'ai fait un montage sur une chantepleure qui ne correspond pas à ce que je cherchais, mais qui est juste destinée à expliquer et illustrer ce que j'imagine. "
En fait, j'ai pris cet exemple pour montrer la butée.
Mais l'axe ne correspond pas à un axe de chantepleure, qui lui, se prolonge par la vanne (partie percée) de même diamètre.

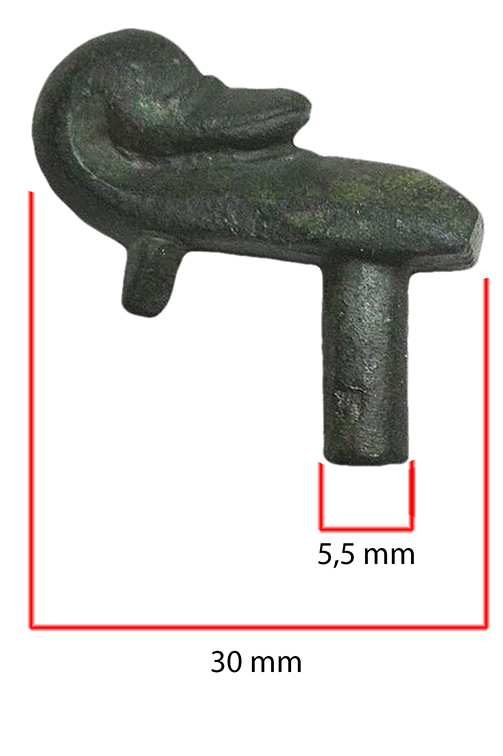

Ici, la tige que j'avais estimée par mesure dans Photoshop à 5,5 mm correspond au diamètre de la tige d'un robinet plus récent ou d'une vanne de radiateur.
Si j'ai mis l'exemple de la chantepleure, c'est parce que je n'ai pas trouvé de robinet ou de vanne avec une butée correspondante.
Néanmoins, si l'on met à la même échelle un robinet plus récent et la trouvaille, on se rend compte que ça correspond. Les tiges ont ont un même diamètre.
Il suffit de trouver le système avec une butée.
- rps20191229_161226.jpg (88.71 Kio) Vu 1134 fois
- Capture1499.jpg (206.11 Kio) Vu 1134 fois
